Hướng dẫn về Chốt bằng thép không gỉ: Giải thích về Bu lông lục giác, Đai ốc, Ốc vít và Vòng đệm phẳng

là gì Chốt thép không gỉ và tại sao chúng lại quan trọng?

Chốt thép không gỉ là thành phần cơ khí được sử dụng để nối, cố định hoặc định vị hai hoặc nhiều bộ phận lại với nhau. Điều khiến chúng khác biệt với các ốc vít bằng thép carbon tiêu chuẩn là thành phần của chúng - chúng chứa tối thiểu 10,5% crom, phản ứng với oxy để tạo thành lớp oxit thụ động trên bề mặt. Lớp màng vô hình này liên tục tự sửa chữa, giúp cho ốc vít bằng thép không gỉ có khả năng chống gỉ, ăn mòn và ố màu đặc biệt trong nhiều môi trường. Cho dù bạn đang làm việc trong ngành xây dựng hàng hải, chế biến thực phẩm, nhà máy hóa chất, kiến ​​trúc ngoài trời hay các ứng dụng gia đình hàng ngày, ốc vít bằng thép không gỉ mang lại độ tin cậy lâu dài mà các vật liệu khác không thể sánh được.

Các loại ốc vít bằng thép không gỉ được sử dụng phổ biến nhất là 304 và 316. Lớp 304 phù hợp cho các ứng dụng có mục đích chung bao gồm xây dựng trong nhà, máy móc và sử dụng nhẹ ngoài trời. Lớp 316 chứa molypden, giúp tăng cường khả năng chống lại clorua và nước mặn, khiến nó trở thành lựa chọn ưu tiên cho môi trường ven biển, biển và hóa học. Hiểu được các cấp độ này giúp bạn chọn đúng dây buộc cho công việc phù hợp — một quyết định ảnh hưởng trực tiếp đến tuổi thọ và độ an toàn của hệ thống lắp ráp của bạn.

Bu lông đầu lục giác bằng thép không gỉ : Cấu trúc, tiêu chuẩn và lựa chọn

Bu lông đầu lục giác bằng thép không gỉ, thường được gọi là bu lông lục giác, là một trong những ốc vít được sử dụng rộng rãi nhất trong cả môi trường công nghiệp và xây dựng. Chúng có đầu sáu mặt cho phép siết chặt dễ dàng bằng cờ lê hoặc ổ cắm, thân có ren hoàn toàn hoặc một phần và được thiết kế để sử dụng với đai ốc hoặc lỗ ren. Đầu lục giác mang lại bề mặt chịu lực lớn và chịu được mô-men xoắn đáng kể mà không làm hỏng đầu chốt, đó là lý do tại sao bu lông lục giác được chọn cho các kết nối kết cấu cường độ cao.

Các bu lông này được sản xuất theo tiêu chuẩn quốc tế như ISO 4014 (có ren một phần), ISO 4017 (có ren hoàn toàn), DIN 931 và DIN 933. Ở Bắc Mỹ, ASME B18.2.1 quản lý bu lông lục giác sê-ri inch. Khi chọn bu lông lục giác bằng thép không gỉ, bạn cần xem xét loại ren (hệ mét hoặc hệ đo lường Anh), đường kính, bước ren và chiều dài. Bu lông quá ngắn sẽ không đủ ren để tạo mối nối chắc chắn; một cái quá dài có thể nhô ra không an toàn hoặc ảnh hưởng đến các bộ phận lân cận.

Các ứng dụng phổ biến của bu lông lục giác bằng thép không gỉ

• Kết cấu thép trong cầu và các tòa nhà tiếp xúc với thời tiết
• Phụ kiện boong tàu biển, đóng thuyền và xây dựng bến tàu
• Thiết bị chế biến thực phẩm, đồ uống yêu cầu điều kiện vệ sinh
• Mặt bích đường ống và bình áp lực của nhà máy hóa chất
• Hệ thống HVAC và vỏ cơ khí ngoài trời

Đai ốc lục giác bằng thép không gỉ và Đai ốc tiêu chuẩn: Sự khác biệt và Công dụng

Đai ốc lục giác bằng thép không gỉ là đối tác tiêu chuẩn của bu lông lục giác. Chúng có ren bên trong và mặt ngoài sáu cạnh cho phép siết chặt bằng cờ lê. Có sẵn ở các biến thể chiều cao đầy đủ (tiêu chuẩn) và mỏng/kẹt, đai ốc lục giác được sản xuất theo tiêu chuẩn ISO 4032, ISO 4033, DIN 934 và các tiêu chuẩn tương đương khác. Khi kết hợp với bu lông lục giác bằng thép không gỉ, chúng sẽ tạo ra mối nối bu lông hoàn chỉnh, chống ăn mòn phù hợp với các điều kiện khắt khe.

Ngoài đai ốc lục giác truyền thống, đai ốc bằng thép không gỉ còn có nhiều dạng chuyên dụng, mỗi loại được thiết kế cho các nhu cầu hiệu suất cụ thể. Đai ốc khóa chèn nylon (tương đương ISO 7042) sử dụng vòng đệm nylon để chống lại sự lỏng lẻo do rung động — một tính năng quan trọng trong các ứng dụng ô tô và máy móc. Đai ốc mặt bích kết hợp với mặt bích giống như vòng đệm tích hợp giúp phân phối tải trọng trên một khu vực rộng hơn, giảm nhu cầu về vòng đệm riêng. Đai ốc (đai ốc) che các đầu bu lông lộ ra nhằm mục đích thẩm mỹ và ngăn ngừa hư hỏng ren. Hiểu loại đai ốc nào để sử dụng cũng quan trọng như việc chọn đúng loại bu lông.

Sơ lược về các loại đai ốc bằng thép không gỉ

Vít thép không gỉ: Chọn đầu và loại truyền động phù hợp

Vít thép không gỉ khác với bu lông ở chỗ chúng thường được thiết kế để dẫn động trực tiếp vào vật liệu mà không cần đai ốc. Chúng có rất nhiều kiểu đầu và loại truyền động khác nhau, mỗi loại đều có những ưu điểm cụ thể tùy thuộc vào ứng dụng. Quyết định quan trọng nhất khi lựa chọn ốc vít bằng thép không gỉ là lựa chọn kiểu đầu và loại ổ đĩa phù hợp với môi trường lắp đặt, yêu cầu về tải trọng và hình thức mong muốn.

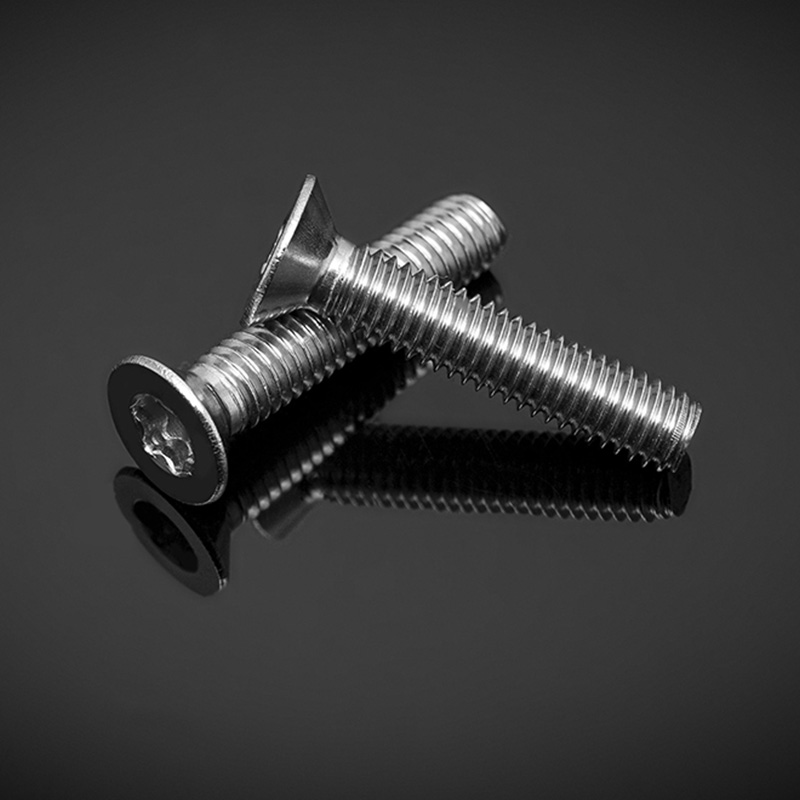

Vít đầu xoay có mặt trên tròn có cấu hình thấp với bề mặt chịu lực rộng, khiến chúng phù hợp cho công việc lắp ráp chung. Vít chìm (đầu phẳng) nằm ngang bằng với bề mặt vật liệu — cần thiết cho các ứng dụng mà đầu nhô ra sẽ gây nguy hiểm về an toàn hoặc cản trở các bộ phận chuyển động. Vít đầu giàn có đầu cực rộng, cấu hình thấp để sử dụng trên các vật liệu mỏng hoặc mềm. Đối với các ứng dụng gỗ ngoài trời, vít thép không gỉ tự khai thác có đầu hình bọ thường được sử dụng để buộc chặt sàn, vách ngoài và hàng rào vì chúng kéo chặt vật liệu bề mặt mà không làm nứt nó.

Các loại ổ đĩa và thời điểm sử dụng chúng

• Phillips (PH): Loại ổ đĩa phổ biến nhất trên toàn thế giới. Dễ dàng sử dụng với các dụng cụ điện nhưng dễ bị lệch (trượt) dưới mô-men xoắn cao.
• Rãnh: Thiết kế một khe đơn giản. Được ưa chuộng trong các ứng dụng có độ chính xác, mô-men xoắn thấp và bảo trì máy móc cũ.
• Torx (TX/Sao): Dẫn động sao sáu điểm với khả năng truyền mô-men xoắn vượt trội và độ lệch trục cam tối thiểu. Lý tưởng cho việc lắp ráp/tháo gỡ cường độ cao hoặc lặp đi lặp lại.
• Pozidriv (PZ): Thiết kế Phillips cải tiến mang đến khả năng tương tác bit tốt hơn. Tiêu chuẩn xây dựng và đồ mộc Châu Âu.
• Ổ cắm lục giác (Allen): Ổ đĩa hex bên trong để sử dụng với các phím Allen hoặc bit hex. Phổ biến trong máy móc, đồ nội thất và các ứng dụng buộc kín.

Một lưu ý quan trọng khi sử dụng vít inox: hiện tượng lõm là nguy cơ thực sự. Xói mòn xảy ra khi các ren của vít và đai ốc bằng thép không gỉ dính vào nhau do ma sát và nhiệt sinh ra trong quá trình siết chặt, khiến cho việc tháo rời gần như không thể nếu không làm gãy dây buộc. Để tránh bị mòn, hãy luôn bôi chất bôi trơn chống kẹt hoặc sử dụng ốc vít từ các loại thép không gỉ khác nhau (ví dụ: bu lông 316 với đai ốc 304). Giảm tốc độ siết chặt cũng làm giảm đáng kể nguy cơ bị mòn.

Vòng đệm phẳng bằng thép không gỉ: Phân phối tải và bảo vệ bề mặt

Vòng đệm phẳng bằng thép không gỉ là một tấm mỏng hình đĩa có lỗ ở giữa có kích thước vừa với bu lông hoặc thân vít. Mặc dù nó có vẻ chỉ là một phụ kiện nhỏ nhưng vai trò của nó trong khớp nối rất quan trọng về mặt chức năng. Vòng đệm phẳng phân phối tải trọng kẹp của đai ốc hoặc đầu bu lông trên diện tích bề mặt lớn hơn, giúp ngăn dây buộc kéo qua các vật liệu mềm hơn và giảm hư hỏng bề mặt trên bộ phận được kẹp. Điều này đặc biệt quan trọng khi gắn chặt vào gỗ, nhựa, nhôm hoặc các vật liệu khác mềm hơn thép không gỉ.

Vòng đệm phẳng bằng thép không gỉ cũng bảo vệ bề mặt hoàn thiện của vật liệu được nối. Khi đai ốc hoặc đầu bu lông quay trực tiếp trên bề mặt sơn hoặc đánh bóng sẽ gây ra trầy xước và khoét lỗ. Một vòng đệm phẳng giữa đầu dây buộc và bề mặt sẽ loại bỏ hư hỏng này. Trong các ứng dụng điện, vòng đệm cũng đóng vai trò như một khe hở cách điện khi được sử dụng với vòng đệm bằng nylon hoặc cao su bên dưới nó. Vòng đệm phẳng không gỉ tiêu chuẩn được sản xuất theo DIN 125A, ISO 7089 và ISO 7090 (có vát), với các kích cỡ từ M2 đến M64 theo hệ mét và kích thước hệ Anh tương đương.

Khi nào nên sử dụng vòng đệm phẳng

• Dưới đầu bu lông và đai ốc khi gắn chặt vào gỗ, vật liệu tổng hợp hoặc kim loại mềm
• Trên các lỗ quá khổ hoặc có rãnh mà đầu bu lông có thể xuyên qua
• Để bảo vệ các bề mặt được đánh bóng hoặc sơn khỏi bị hư hỏng do tiếp xúc trong quá trình siết chặt
• Kết hợp với vòng đệm lò xo (khóa) để tạo bề mặt tựa phẳng cho vòng đệm khóa
• Trong các kết nối ống có mặt bích để tạo ra một miếng đệm đồng đều trên mặt bích

Cách kết hợp các bộ phận của dây buộc bằng thép không gỉ để lắp ráp hoàn chỉnh

Việc chọn từng bộ phận dây buộc riêng lẻ chỉ là một nửa nhiệm vụ — việc lắp ráp chúng một cách chính xác thành một mối nối hoàn chỉnh, đáng tin cậy đòi hỏi loại bu lông, cấp đai ốc, kích thước vòng đệm và việc chuẩn bị bề mặt phù hợp. Sự không phù hợp của bất kỳ yếu tố nào trong số này có thể dẫn đến hỏng khớp, ăn mòn hoặc khó khăn trong quá trình bảo trì. Những hướng dẫn thực tế sau đây sẽ giúp đảm bảo cụm dây buộc bằng thép không gỉ của bạn hoạt động như dự kiến ​​trong suốt thời gian sử dụng.

Đầu tiên, hãy so sánh cấp độ của tất cả các thành phần. Nếu bạn sử dụng bu lông lục giác bằng thép không gỉ 316, hãy sử dụng đai ốc và vòng đệm bằng thép không gỉ 316. Việc trộn các lớp không nhất thiết gây ra hư hỏng ngay lập tức nhưng nó có thể tạo ra sự chênh lệch điện thế hoặc khả năng chống ăn mòn không nhất quán làm suy yếu mối nối theo thời gian. Thứ hai, xác minh tính tương thích của ren: cả bu lông và đai ốc phải sử dụng cùng một tiêu chuẩn ren (hệ mét hoặc hệ đếm UNC/UNF) và cùng bước ren. Bu lông hệ mét M10 có bước 1,5mm yêu cầu đai ốc có cùng thông số kỹ thuật - việc ren chéo với đai ốc không chính xác sẽ phá hủy cả hai thành phần.

Thứ ba, kích thước máy giặt phẳng của bạn một cách chính xác. Đường kính bên trong của vòng đệm phải vừa đủ lớn để đi qua thân bu lông mà không bị tác động quá mức, trong khi đường kính bên ngoài phải phù hợp với tải trọng được phân bổ. Vòng đệm DIN 125 tiêu chuẩn phù hợp với hầu hết các ứng dụng, nhưng các ứng dụng kết cấu hoặc tải nặng có thể yêu cầu vòng đệm loại lớn có đường kính ngoài lớn hơn đáng kể. Cuối cùng, luôn áp dụng mô-men xoắn chính xác bằng cách sử dụng cờ lê mô-men xoắn đã được hiệu chỉnh — các ốc vít bằng thép không gỉ siết quá chặt có nguy cơ bị mòn và tuột chỉ, trong khi việc siết quá chặt sẽ tạo ra sự lỏng lẻo khi bị rung hoặc tải trọng động.

Các loại dây buộc bằng thép không gỉ được so sánh: 304 so với 316 so với A2 so với A4

Các ký hiệu cấp cho ốc vít bằng thép không gỉ có thể gây nhầm lẫn, đặc biệt vì cùng một vật liệu được gọi bằng các tên khác nhau trong các tiêu chuẩn khác nhau. Tiêu chuẩn ISO 3506 phân loại ốc vít bằng thép không gỉ thành A2 (tương đương 304) và A4 (tương đương 316), với các loại thuộc tính 50, 70 và 80 biểu thị mức độ bền kéo. Các tiêu chuẩn của Mỹ thường đề cập trực tiếp đến các loại hợp kim AISI (304, 316). Hiểu được những sự tương đương này sẽ ngăn ngừa được các lỗi đặc tả tốn kém.

Đối với hầu hết các ứng dụng xây dựng thương mại và kỹ thuật tổng hợp, ốc vít A2-70 (304) mang lại sự cân bằng tuyệt vời về khả năng chống ăn mòn, độ bền và hiệu quả chi phí. Trong môi trường tiếp xúc với nước mặn, hóa chất có tính axit hoặc nước clo - chẳng hạn như môi trường xung quanh bể bơi, giàn khoan ngoài khơi hoặc nhà máy dược phẩm - phải luôn chỉ định A4-70 hoặc A4-80 (316). Sử dụng ốc vít A2 trong môi trường clorua nặng sẽ dẫn đến ăn mòn rỗ và cuối cùng là hỏng khớp, bất kể các bộ phận được lắp ráp tốt như thế nào.

Bảo trì và kiểm tra cụm dây buộc bằng thép không gỉ

Một trong những ưu điểm của ốc vít bằng thép không gỉ là yêu cầu bảo trì thấp so với các lựa chọn thay thế bằng thép carbon mạ hoặc sơn. Tuy nhiên, "bảo trì thấp" không có nghĩa là "không cần bảo trì". Kiểm tra định kỳ là cần thiết, đặc biệt là trong các ứng dụng về kết cấu, yêu cầu an toàn cao hoặc có độ rung cao. Kiểm tra trực quan nên tìm các dấu hiệu rỉ sét bề mặt (có thể cho thấy sự nhiễm bẩn từ các dụng cụ bằng thép carbon gần đó hoặc các hạt bám trên bề mặt), ăn mòn kẽ hở ở các mối nối chặt và bất kỳ vết nứt hoặc biến dạng nào có thể nhìn thấy dưới đầu bu lông hoặc đai ốc.

Nếu vết gỉ xuất hiện trên dây buộc bằng thép không gỉ còn nguyên vẹn thì đó thường là do nhiễm bẩn sắt tự do từ các dụng cụ bằng thép cacbon, bụi mài hoặc tiếp xúc với bề mặt thép cacbon. Điều này có thể được khắc phục bằng phương pháp thụ động - làm sạch bằng dung dịch axit citric hoặc axit nitric để loại bỏ ô nhiễm sắt và khôi phục lớp oxit bảo vệ. Đối với các cụm được tháo rời định kỳ, hãy luôn kiểm tra ren cẩn thận xem có bị mòn không trước khi lắp lại và thay thế bất kỳ ốc vít nào có ren bị biến dạng hoặc bị kẹt. Việc tái sử dụng các ốc vít bị hở làm tăng đáng kể nguy cơ hư hỏng trong quá trình sử dụng và bị tuột chỉ.

Nên kiểm tra mô-men xoắn sau thời gian sử dụng ban đầu trong các ứng dụng dễ bị rung, vì các ốc vít bằng thép không gỉ có thể bị giãn nhẹ (ngắm) tại bề mặt tiếp xúc trong thời gian sử dụng ban đầu. Siết lại giá trị quy định sau 24–48 giờ hoạt động để đảm bảo khớp vẫn được kẹp đúng cách. Đối với các hệ thống lắp đặt cố định không được kiểm tra thường xuyên, hãy cân nhắc sử dụng hợp chất khóa ren được xếp hạng dành cho thép không gỉ hoặc đầu tư vào các tính năng khóa cơ học như đai ốc mô-men xoắn thịnh hành để duy trì tải kẹp trong thời gian dài.
